12噸汕德卡泡沫消防車

凡在楚勝汽車集團有限公司購買的專用車，底盤部分由全國服務站聯保，專用部分我公司三包服務一年，終身負責維修并提供終身免費技術服務，售后服務四十八小時到位處理。

產品介紹

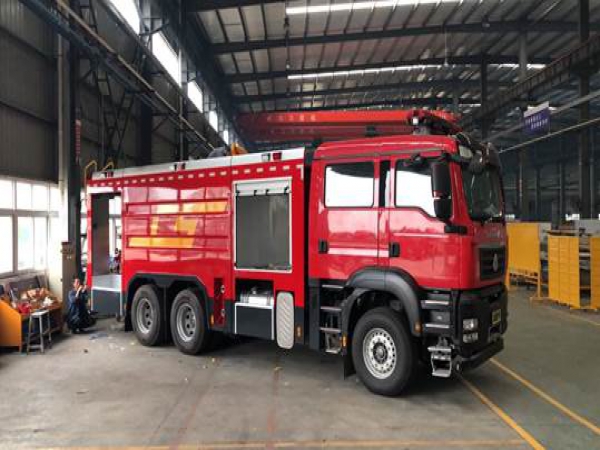

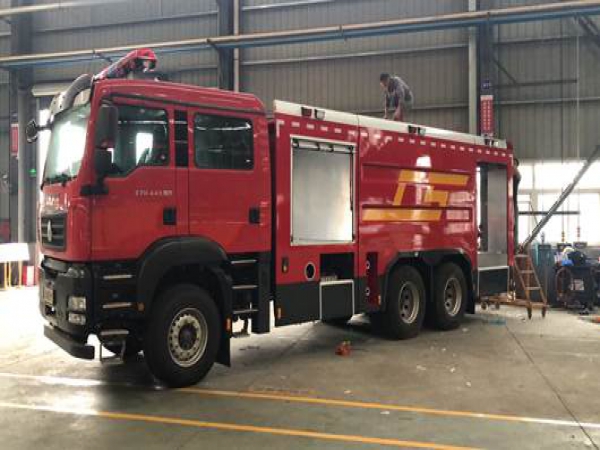

產品實拍圖片

產品參數

一、 整車描述

1、概述

12噸泡沫消防車采用中國重汽集團濟南卡車股份有限公司 ZZ5356V524MF5 型二類汽車底盤，原裝雙排駕駛室，乘員2+4人，該車駕乘舒適輕便。上裝采用外露式水罐，整車載液量為水10000kg；泡沫2000kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發動機型號為MC11.44-60 ，最大功率327kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的西安華宇CB10/100型低壓消防泵，可在1.0MPa下穩定輸出100L/s的流量；車頂安裝成都威斯特消防器材有限責任公司生產的PLKD8/80型消防炮，流量80L/s，對應壓力0.8MPa，最大承壓1.3MPa，純水射程75m，泡沫射程70m，可360°旋轉。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。

整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，裙邊采用外翻式腳踏板門結構，便于踩踏取放器材，表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。

按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。

面漆采用噴涂方式使用優質面漆，符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。

整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合國VI標準。

2、 整車主要參數

外廓尺寸	10600×2500×3580mm
最大總質量	28000kg
載液量	載水10000kg，泡沫2000kg；
最高車速	95km/h
消防泵額定流量	100L/s@1.0MPa；
消防炮額定流量	80L/s 0.8MPa
消防炮射程	泡沫≥70m 水≥75m；
比功率	327/28=11.6
接近角/離去角	14°/13°

二、底盤

1、 底盤主要參數

型號	ZZ5356V524MF5
制造商	中國重汽集團濟南卡車股份有限公司
發動機額定功率	327kw
發動機排量	10518ml
發動機排放標準	GB17691-2018國Ⅵ
驅動形式	6×4
軸距	4600+1400mm
最大允許總重	35000kg
司乘人員數	2+4人
變速箱	手動
取力器	夾心取力器

2、乘員室

結構	平頭、四門，原裝雙排駕駛室
司乘人員數	2+4人
駕駛員位置	左置
設備	原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關；

三、 上裝結構及性能參數

總體布置	整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。

1、 器材箱和泵室

1、水罐

結構	主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。
器材箱	器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具
泵房	泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
泵房	保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車拉手	后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
容量	10000kg
材質	優質碳鋼，厚度為4-5mm （可選裝304不銹鋼）
罐體固定	與底盤車架彈性連接
罐體設置	人孔：設DN470人孔1個，帶有快速鎖定/開啟裝置
	溢流口：設DN65溢流口1個
	放余水口：設1個DN40水罐放余水口，配球閥
	注水口：在水罐左右兩側各接1只DN65接口
	進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制

2、泡沫罐

容量	2000kg
材質	優質不銹鋼，厚度為5mm
罐體固定	與底盤車架彈性連接
罐體設置	人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
	溢流口：設DN40溢流口1個
	放余液口：設1個DN40泡沫罐放余液口
	出泡沫口：設1個DN40泡沫罐到水泵出泡沫管

四、水力系統

1、水泵

型號	CB10/100型低壓車用消防泵
形式	低壓離心式
額定流量	100L/s @1.0MPa ；
出口額定壓力	1.0MPa
最大吸深	7m
引水裝置	自帶滑片泵
引水時間	最大吸深時≤50s

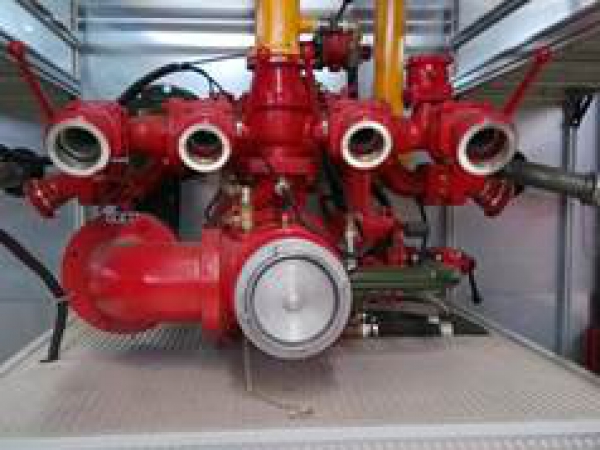

2、 管路系統

管道材質	優質無縫鋼管
吸水管路	泵房后側設一個DN150吸水口
注水管路	水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路	泵房左右兩側各設1個DN65及1個DN80常壓出水口，帶截止閥和捫蓋
冷卻水管路	配有冷卻取力器的冷卻水管路及控制閥

五、滅火裝置

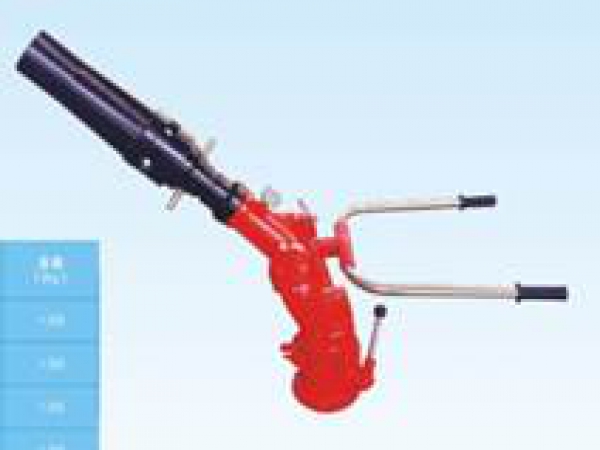

1、車載泡沫炮

型號	PLKD8/80型水、泡沫兩用消防炮(泡沫消防車)
制造商	成都威斯特消防機械有限公司
回轉角度	360°水平回轉
最大仰/俯角	俯角≤-15°，仰角≥+70°
流量	80L/S
射程	泡沫≥70m 水≥75m
遙控距離（m）	≥100
